Okeyset太陽能風光互補工作原理及參數

風光互補監控產品系統概述：

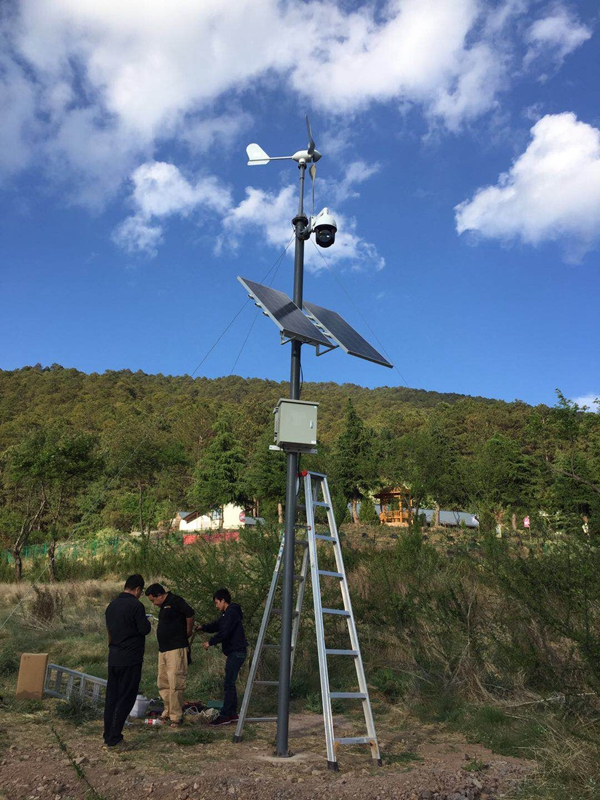

本套風能+太陽能4G視頻監控系統主要是為了解決在沒有電力和網絡的情況需對所指定環境進行不間斷遠程視頻監控的而設計的。他利用自然界中的太陽能和風能同時發電來作為電力供監控系統工作，通過先進的4G網絡圖傳技術把前端采集到的高清視頻監控數據傳輸到控制中心，并且單臺監控攝像機內置了大容量存儲模塊，可以進行長達45天的本地錄像存儲。利用風能+太陽能發電的方式可以很好的解決長期陰雨天沒有太陽而電力中斷的問題，并且我們的控制器是專門為24小時不間斷充放電設計的，風能和太陽能可以同時給膠體蓄電池充電，達到系統資源的最大化使用。
本套系統包括了：4G監控圖像存儲傳輸設備、風能發電機、太陽能發電板、風能太陽能發電控制器、風能太陽能蓄能電池、安裝支架、成品安裝線纜、成套安裝配件。

產品介紹：
一、風能+太陽能無線（風光互補）監控攝像系統中的4G監控攝像機系統介紹

1, 產品特點：
內置4G全網通用模組（中國移動，中國聯通，中國電信，向下兼容3G），使用全頻段專業4G天線，信號穩定。
采用低照度感光芯片，夜視效果優秀。
使用36顆高效率紅外燈，保證戶外紅外夜視效果，更節能。
內置最先進的網絡安防攝像機內部的防雷模塊，是對攝像機的電源、信號及視頻的全角度保護。
內置自動恒溫模組，高于48度時進行降溫處理，保證機器正常運行。
雙層護罩設計加雙層尾罩設計，可很好的防止戶外曝曬產生過熱，也可以有更理想的防水能力。
內置1000G存儲設備，自適應錄像45天存儲。2.8-12mm電動聚集，保證任何時候都是高清監控。

2, 標準功能：
*高清晰，高清960P實時編碼
*0.1Lux @(F1.2,AGC ON)，0 Lux with IR
*支持IR-CUT雙濾光片切換,實現晝夜監控，色彩不偏色不失真
*工程設計先進,可靠性高
*支持本地模擬輸出，支持各類信息疊加(如：ID、IP、DDNS服務器等)，方便使用
*采用先進的H.264 HP視頻壓縮技術, 實現超低碼率、高清晰畫質
*支持多碼流調節（960P/720P/D1/CIF）
*即插即用，多種網絡云服務開啟安防云監控
*支持各類手機遠程監控（iPhone, Android , Windows Mobile）
*支持多種網絡瀏覽器（IE、Chrome、Firefox、Safari）
*支持自動增益,自動電子快門功能,適應不同監控環境
*符合IP66級防塵防水設計,可靠性高
*支持與NVR對接，支持ONVIF標準的NVR對接(三星、BOSCH、海康、大華、、、)

3, 產品參數：

名稱：	130萬高清低照度紅外4G LTE風能+太陽能風光互補無線網絡攝像機
攝像機參數：
傳感器類型	1/3" 高清CMOS傳感器
最低照度	彩色0.1Lux @(F1.2,AGC ON),0 LUX with IR 黑白0.01Lux @ (F1.2,AGC ON),0 LUX with IR
快門	1/50(1/60)秒至 1/100,000 秒
日夜轉換模式	IR-CUT
鏡頭	2.8mm-12mm（電動變焦）
角度	手動調節
壓縮標準
視頻壓縮標準	H.264 HighProfile，JPEG抓圖
壓縮輸出碼率	32 Kbps~6Mbps
音頻壓縮標準	G.711a
圖像
最大圖像尺寸	1280*960
圖像設置	飽和度,亮度,對比度通過客戶端或者 IE 瀏覽器可調
網絡功能
存儲功能	內置64G存儲模塊，NVR/IPSAN/網絡存儲
智能報警	移動偵測,視頻丟失,網線斷,IP 地址沖突
支持協議	TCP/IP,HTTP,DHCP,DNS,DDNS, PPPoE,SMTP,NTP,onvif
通用功能	防閃爍,雙碼流,心跳,密碼保護
接口
通訊接口	1 個 RJ45 10M/100M 自適應以太網口
機器CVBS輸出	無
一般規范
工作溫度和濕度	-30℃~65℃，濕度小于 90%(無凝結)
電源供應	DC12V/3A±10%
功耗	15W MAX
紅外照射距離	36顆 高效率紅外:30-80 米,與鏡頭搭配;
尺寸(mm)	420 mm *147 mm *101 mm
重量	4350g

二、無線風光互補監控攝像系統使用的風能+太陽能發電蓄電系統

太陽能發電蓄電系統使用嚴格選配功率適合的單晶硅高效太陽能電池板，低風速啟動的垂直風能發電機，納米材料膠體蓄能電池，配套專門為監控系統電源供電管理設計的PWM電源管理設備，使系統發電蓄電供電配套達到最優化水平。整個供電系統設計使用壽命大于5年，太能陽供電系統包括：太陽能電池板、風能發電機、支架、安裝立桿、太陽能風能電源控制系統、大功率蓄電池和直埋式電池箱。

, Okeyset風光互補無線監控攝像系統供電系統產品特點：
1.1, Okeyset太陽能無線監控攝像系統使用效率更高的單晶硅太陽能發電板：
單晶硅太陽電池
單晶硅太陽電池是當前開發得最快的一種太陽電池，它的構成和生產工藝已定型，產品已廣泛用于宇宙空間和地面設施。這種太陽電池以高純的單晶硅棒為原料，純度要求99.9999%。為了降低生產成本，現在地面應用的太陽電池等采用太陽能級的單晶硅棒，材料性能指標有所放寬。有的也可使用半導體器件加工的頭尾料和廢次單晶硅材料，經過復拉制成太陽電池專用的單晶硅棒。將單晶硅棒切成片，一般片厚約0.3毫米。硅片經過成形、拋磨、清洗等工序，制成待加工的原料硅片。
加工太陽電池片，首先要在硅片上摻雜和擴散，一般摻雜物為微量的硼、磷、銻等。擴散是在石英管制成的高溫擴散爐中進行。這樣就在硅片上形成P/N結。然后采用絲網印刷法，將配好的銀漿印在硅片上做成柵線，經過燒結，同時制成背電極，并在有柵線的面涂覆減反射源，以防大量的光子被光滑的硅片表面反射掉，至此，單晶硅太陽電池的單體片就制成了。
單體片經過抽查檢驗，即可按所需要的規格組裝成太陽電池組件(太陽電池板)，用串聯和并聯的方法構成一定的輸出電壓和電流，最后用框架和封裝材料進行封裝。用戶根據系統設計，可將太陽電池組件組成各種大小不同的太陽電池方陣，亦稱太陽電池陣列。目前市場上的單晶硅太陽電池的光電轉換平均效率為19%左右，個別公司最近推出的新產品普遍都超出這個值。實驗室成果普遍在 20%以上。用于宇宙空間站的還有高達50%以上的太陽能電池板。


1.1.1電力參數

型號	JCZ-200DC24V-4MP
商品名	太陽能電池板
峰值功率 (Pmax)	100W
峰值電壓 (Vmp)	18.17 V
開路電壓 (Voc)	21.6V
峰值電流 (Imp)	5.51A
短路電流 (Isc)	6.06A
電池片轉換效率	19%
太陽能電池板工作環境	-40 °C to +85 °C
最大系統電壓	1000 V DC (IEC) / 600 V DC (UL)
二極管	2 by pass
正負公差	-3/+3 %
設計使用年限	10年

測試標準（環境）: 輻照度 1000 W/m2, 環境溫度25 °C, AM=1.5; 功率公差范圍: ± 3%

1.1.2太陽能電池板產品特點:
所采用的單晶硅太陽能電池片轉換效率高生產。
所采用的鋁合金邊框具有高強度，抗機械沖擊能力強。
功率公差范圍(保證輸出功率在-3~+3%的正負公差范圍內)本產品有著優秀的弱光性能。
能夠承受強風和雪的荷載太陽能電池板可承受的風荷載(2400 Pascal) 和雪荷載(5400 Pascal)
1.1.3太陽能電池板材料介紹：
1. 玻璃：超白布紋鋼化玻璃，厚度3.2mm,在太陽電池光譜響應的波長范圍內(320-1100nm)透光率達91％以上，
耐紫外光線的輻射，透光率不下降。鋼化玻璃作成的組件可以承受直徑25毫米的冰球以23米/秒的速度撞擊。
2. EVA：厚度為 0. 5mm的優質EVA膜層作為太陽電池的密封劑和與玻璃、TPT之間的連接劑。具有較高的透光率和抗老化能力。
太陽電池封裝用的EVA膠膜固化后的性能要求：
透光率大于90%；交聯度大于65-85%；剝離強度（N/cm），玻璃/膠膜大于30；TPT/膠膜大于15；耐溫性：高溫85℃、低溫－40℃。，
3．TPT：太陽電池的背面，耐老化、耐腐蝕、耐紫外線輻射、不透氣等基本要求。
4. 邊框：所采用的鋁合金邊框具有高強度，抗機械沖擊能力強。
1.1.4產品參數：
太陽能電池片：單晶硅 125×125mm
電池片數量：36 （4×9）
外形尺寸：1196×541×35 mm
重量：7.8Kg
玻璃：3.2 mm (0.13 inches) 超白布紋鋼化玻璃
邊框：所采用的鋁合金邊框具有高強度，抗機械沖擊能力強
1.1.5溫度特性：
標稱電池工作溫度(NOCT)：45±2 ℃
峰值功率溫度系數：-0.47%/℃
開路電壓溫度系數：-0.34%/℃短路電流溫度系數：0.045%/℃


1.2, Okeyset風光互補無線監控攝像系統使用啟動風速更低的垂直風能發電機：

型號	YT-100wCL
商品名	風能發電機
額定功率	100W
額定電壓	直流12V
額定電流	8A
額定轉速	350R/M
允許最大功率	150W
啟動風速	1米/秒
切入風速	2.5米/秒
切出風速	18米/秒
安全風速	36米/秒
額定風速	13米/秒
發電機工作形式	永磁三相交流盤式發電機
葉輪直徑	640mm
風機高度	907MM
葉片數	2片
葉片材料	尼龍復合纖維
大風保護方式	電磁制動
設計使用年限	10年
設備表面處理	鍍鋅+塑料涂層
工作環境濕度	-40°C-70°C

1.3, Okeyset太陽能無線監控攝像系統使用效率更高更耐低溫的1000W納米膠體蓄電池：
蓄電池從結構上分為普通和膠體兩種，后者又稱為免維護蓄電池。膠體電池最簡單的做法是在硫酸中添加膠凝劑，是硫酸電液呈膠態。電液呈膠態的電池通常稱之為膠體電池。膠體電池與常規鉛酸電池的區別不僅僅在于電液改為膠凝狀。例如非凝固態的水性膠體，從電化學分類結構和特性看同屬膠體電池。又如板柵中解分高分子材料，俗稱陶瓷板柵，亦可視作膠體電池的應用特色。
膠體電池和普通蓄電池最大的區別是普通蓄電池的頂部有一組加水口，在選購時一定要仔細觀察，因為有的廠商用一個精致的塑料蓋把加水口擋住。膠體蓄電池的頂部有一個觀察孔，孔內的顏色表示蓄電池的狀態，綠色表示正常，黑色表示虧電，白色表示蓄電池已損壞，應盡快更換。
膠體電池主要優點：質量高，循環壽命長。膠體電解質可對極板周圍形成固態保護層，保護極板避免因震動或碰撞而產生損壞，破裂，防止極板被腐蝕，同時也減少了蓄電池在大負荷使用時產生極板彎曲和極板間的短路，不至于導致容量下降，具有很好的物理及化學保護作用，是普通鉛酸電池壽命的兩倍。
使用安全，利于環保，屬于真正意義上的綠色電源。膠體電池的電解質呈固態，密封結構，凝膠電解液，永不漏液，使電池內每一部位的比重保持一致。使用特殊的鈣鉛錫合金板柵，更耐腐蝕，充電接受能力更好。 采用超高強度隔板避免短路的產生。 進口優質安全閥，精確閥控調節壓力。裝備了過濾酸霧隔爆裝置，更安全可靠。使用時無酸霧氣體析出，無電解質外溢，生產過程中不含對人體有害元素，無毒，無污染，避免了傳統鉛酸電池在使用過程中電解質大量外溢滲透。浮充電流小，電池發熱量少，電解液不發生酸分層。
深放電循環性能好。電池深放電后再及時補充電的情況下容量能100%得到回充，能迎合高頻率、深程度放電的需要，因此其使用范圍比鉛酸蓄電池更廣泛。
自放電小，深放電性能好，充電接受能力強，上下電位差小，電容量大。在低溫啟動能力，荷電保持能力，電解液保持能力，循環耐久能力，耐震動性能，耐溫變性能等方面有顯著提高。在20℃室溫下儲存2年，無需充電即可投入運行。
適應環境（溫度）廣泛。可在-40℃-65℃的溫度范圍內使用，尤其低溫性能好，適用于北方高寒地區。抗震性能好，能在各種惡劣的環境下安全使用。不受空間限制，使用時可任意方位放置。
使用快捷方便，由于單體電池的內阻、容量、浮充電壓一致性好，因此無需均衡充電，也無需經常維護。
電池結構
儲能用AGM膠體蓄電池電解液固定方式：電解液由氣體二氧化硅及多種添加劑以膠體形式固定.注入時為液態，可充滿電池內的所有空間。
儲能用AGM膠體蓄電池極柱密封方式：多層耐酸橡膠圈滑動式密封，保證了使用壽命后期極群生長時的密封。
儲能用AGM膠體蓄電池極板：鉛鈣錫無銻多元合金，管式正極板管芯可采用高壓壓鑄工藝生產，晶格細小均勻，耐腐蝕性好，電池的使用壽命長。
儲能用AGM膠體蓄電池性能
浮充性能：由于電解液比重低，浮充電壓相對也比較低另外膠體的散熱性也遠優于玻璃棉，絕無熱失控事故，浮充壽命長。
深循環性能：特殊的含磷酸膠體和含錫正極板合金，電池的循環性能和深放電恢復能力優越。
自放電：由于選用的材料純度高，電解液比重低，電池的自放電率為0.05-0.06%/天，電池常溫下
